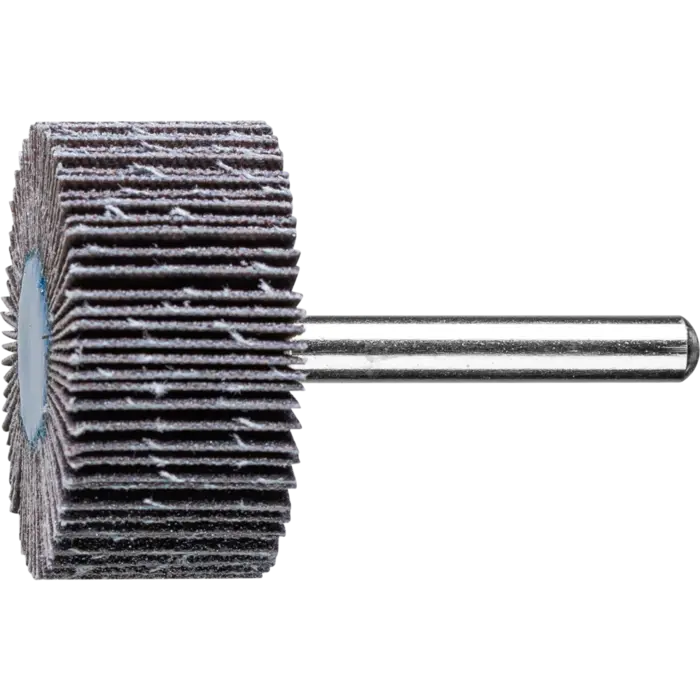

PFERD Fächerschleifwerkzeuge F 4020/6 SiC 120

Schleifwerkzeuge PFERD F 4020/6 SiC 120 im Überblick

Die PFERD Fächerschleifwerkzeuge F 4020/6 SiC 120 gehören zur Kategorie der Lamellenschleifstifte (ISO 3919). Die Lamellen sind radial um die Achse angeordnet und auf einer Unterlage montiert, wodurch sie sich flexibel an Konturen anschmiegen.

Das Korn ist in Kunstharzbindung auf einem flexiblen Gewebeträger eingebettet. Diese Bauweise ermöglicht einen gleichmäßigen Abtrag über die gesamte Standzeit und eine geringere Temperaturbelastung am Werkstück. Universell einsetzbar für Bauteile aus Aluminium, Kupfer, Bronze, Titan und faserverstärkten Kunststoffen; besonders geeignet für Titanlegierungen. In der Flugzeugindustrie ist SiC häufig vorgeschrieben, weshalb dieses Modell eine passende Lösung für entsprechende Bearbeitungen bietet.

Mit einem 6 mm Schaft und einer Breite von 20 mm liefert der Schleifer eine feine, gleichmäßige Oberfläche. Die empfohlene Schnittgeschwindigkeit liegt bei 15–20 m/s; eine passende Schmier- bzw. Schleifölzufuhr reduziert Verschleiß und Temperaturbelastung. Als Antriebsarten stehen Biegwellenantrieb oder Geradschleifer zur Verfügung.

Geeignet für Metall und Titanlegierungen

Entgraten und Stufenweises Feinschleifen

Die lamellenförmige Struktur ermöglicht das saubere Entfernen von Graten sowie kontrolliertes Feinschleifen an Konturen, ohne umlaufende Kantentreibung zu erzeugen.

Egalisieren, Mattieren und Satinieren

Durch die Körnung 120 erzielen Sie eine gleichmäßige Oberflächenstruktur, geeignet für matte Oberflächen oder feine Strukturoberflächen.

Flächenbearbeitung und Schweißnahtbearbeitung

Die Werkzeuge eignen sich für flächige Bearbeitungen sowie die sorgfältige Behandlung von Schweißnähten, wobei die flexible Lamellenstruktur enge Kantenbereiche schont.

Technische Daten des PFERD F 4020/6 SiC 120

• Breite: 20 mm
• Korn: 120
• Länge des Schafts: 40 mm
• Durchmesser des Schafts: 6 mm
• Antriebsarten: Biegwellenantrieb, Geradschleifer
• Schleifmittel: Siliciumcarbid SiC/C
• Bearbeitbare Werkstoffe: Aluminium, Bronze, Faserverstärkte Duroplaste (GFK, CFK), Edelstahl (INOX), Stein, Thermoplaste, Titan, Titanlegierungen
• Maximale Drehzahl: 19.100 min^-1
• Empfohlene Drehzahl: 9.600 min^-1

Hohe Konturenanpassung durch flexible Lamellen

Die lamellenförmige Struktur passt sich den Konturen des Werkstücks an und ermöglicht so präzise Ergebnisse ohne Anpressdruck-Verluste. Die Kombination aus Korn 120 und der flexiblen Trägerkonstruktion sorgt für gleichmäßigen Abtrag, auch in komplexen Geometrien.

• Gleichbleibender Abtrag: Über die gesamte Standzeit wird kontinuierlich neues Schleifmittel frei, was eine konstante Materialabtragung sicherstellt.
• Nahe Kanten bearbeitbar: Die flache Gewebekernkonstruktion erlaubt den Einsatz eng an Kanten und in Winkeln.

Tipps zur Anwendung

1. Reduzieren Sie den Anpressdruck und die Umfangsgeschwindigkeit; verwenden Sie Schleiföl, um Standzeit und Oberflächenqualität zu erhöhen.
2. Steigern Sie die Schnittgeschwindigkeit, um eine etwas feinere Oberflächenqualität zu erreichen; vermeiden Sie stärkeren Druck, der Werkzeugverschleiß verursacht.
3. Bei weicheren Werkstoffen kann eine gröbere Körnung die Abtragsleistung verbessern; prüfen Sie Oberflächengüte separat.
4. Nutzen Sie die empfohlene Schnittgeschwindigkeit von 15–20 m/s für ein ausgewogenes Verhältnis von Abtrag, Temperaturbelastung und Verschleiß.

Aufbau: Korn auf flexiblen Gewebeträger

Das Korn aus Siliciumcarbid SiC ist in Kunstharzbindung auf einem flexiblen Gewebeträger aufgebracht. Diese Bauweise ermöglicht eine hohe Konturenanpassung, geringe Hitzeentwicklung und eine zuverlässige Standzeit, auch bei anspruchsvollen Titanarbeiten.
