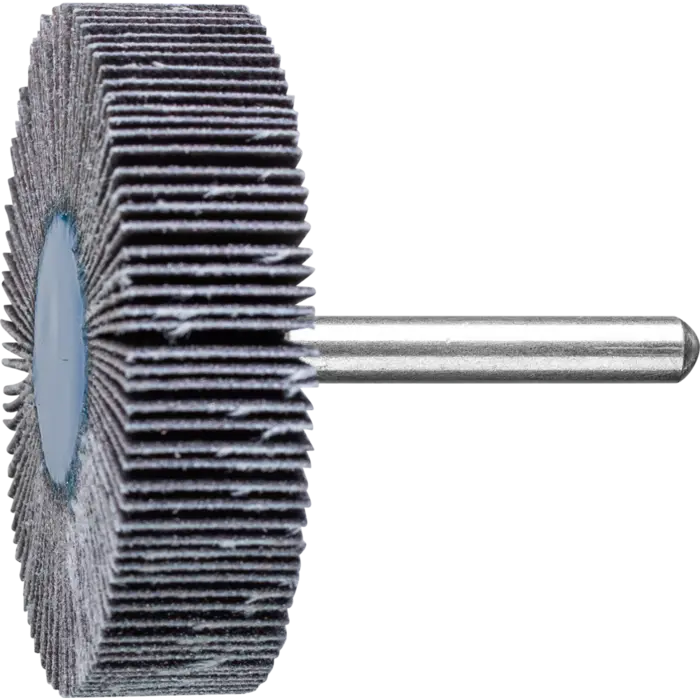

PFERD Fächerschleifwerkzeuge F 6015/6 SiC 120

Schleifwerkzeuge Fächerschleifer F 6015/6 SiC 120 im Überblick

Die PFERD Fächerschleifwerkzeuge F 6015/6 SiC 120 sind Lamellenschleifer, deren Lamellen aus Schleifmittel auf einer Unterlage fächerförmig radial um die Achse angeordnet sind. Ihre hohe Flexibilität ermöglicht eine perfekte Anpassung an Konturen des Werkstücks. Das Schleifkorn ist in eine Kunstharzbindung auf einem zugfesten, flexiblen Gewebeträger eingebettet. In ISO 3919 werden Fächerschleifer als Lamellenschleifstifte bezeichnet. Sie eignen sich hervorragend für universelle Schleifaufgaben an Bauteilen aus Aluminium, Kupfer, Bronze, Titan sowie faserverstärkten Kunststoffen. Besonders zu empfehlen für Titanlegierungen; für die Flugzeugindustrie geeignet, sofern SiC für die Bearbeitung zugelassen ist.

Einsatzbereiche der F 6015/6 SiC 120

Oberflächenbearbeitung

Entgraten, stufenweises Feinschleifen, Egalisieren, Strukturieren (Mattieren, Strichmattieren und Satinieren) sowie Flächenbearbeitung lassen sich mit diesem Fächerschleifer präzise realisieren. Die Lamellen passen sich Konturen an und erzeugen eine gleichmäßige Oberfläche.

Metall- und Werkstoffkombinationen

Geeignet für Aluminium, Bronze, Titan und Titanlegierungen sowie Edelstahl (INOX) und faserverstärkte Kunststoffe. Die Vielseitigkeit macht ihn auch für Anwendungen in der Luft- und Raumfahrt sowie in der Bearbeitung von Antriebsteilen attraktiv.

Technische Daten des F 6015/6 SiC 120

• Breite: 15 mm
• Körnung: 120
• Länge des Schafts: 40 mm
• Durchmesser des Schafts: 6 mm
• max. Drehzahl: 12700 min−1
• optimale Drehzahl: 6300 min−1
• Schleifmittel: Siliciumcarbid SiC / C
• Antriebsarten: Biegwellenantrieb, Geradschleifer
• Bearbeitbare Werkstoffe: Aluminium, Bronze, Titan, Titanlegierungen, Edelstahl (INOX), Faserverstärkte Duroplaste (GFK, CFK), Stein, Thermoplaste
• Ausführung: SiC / C

Aufbau und Materialcharakteristik

Bei Fächerschleifwerkzeugen sind die Lamellen aus dem Schleifmittel auf Unterlage fächerförmig radial um die Achse angeordnet. Das Korn ist in eine Kunstharzbindung eingebettet und haftet auf einem flexiblen Gewebeträger. Diese Bauweise erlaubt eine hohe Konturenanpassung und eine konstante Abtragsleistung über die Standzeit hinweg.

Gewebeträger und Bindung ermöglichen eine geringe Verblockung und eine saubere Schleifoberfläche, selbst in engen Winkeln oder an Kanten.

Eigenschaften & Vorteile

Hohe Konturenanpassung durch flexible Lamellen: Die Form der Lamellen sorgt dafür, dass sich das Werkzeug optimal an Konturen anschmiegt, wodurch Randbereiche und Aussparungen zuverlässig erreicht werden.

• Gleichbleibender Materialabtrag: Durch das ständige Freisetzen neuen Schleifmittels bleibt der Abtrag konstant über die Lebensdauer des Werkzeugs.
• Flache Gießkernkonstruktion: Ermöglicht eine engere Annäherung an Kanten und Winkeln; ideal für filigrane Anwendungen.

Verarbeitung & Praxis

1. Reduzieren Sie Anpressdruck und ggf. die Umfangsgeschwindigkeit, um Wärme- und Verschleißbelastung zu minimieren.
2. Verwenden Sie geeignetes Schleiföl, um Standzeit und Schleifleistung zu erhöhen.
3. Für eine höhere Abtragsleistung wählen Sie eine gröbere Körnung statt den Anpressdruck zu erhöhen.
4. Bei weicherem Werkstoff führt der gleiche Körnungsgrad zu einer feineren Oberflächenqualität; testen Sie daher die Parameter an einem Muster.
5. Beachten Sie die empfohlene Schnittgeschwindigkeit von 15–20 m/s, um einen guten Kompromiss aus Abtrag, Oberflächengüte, Temperaturbelastung und Verschleiß zu erzielen.
