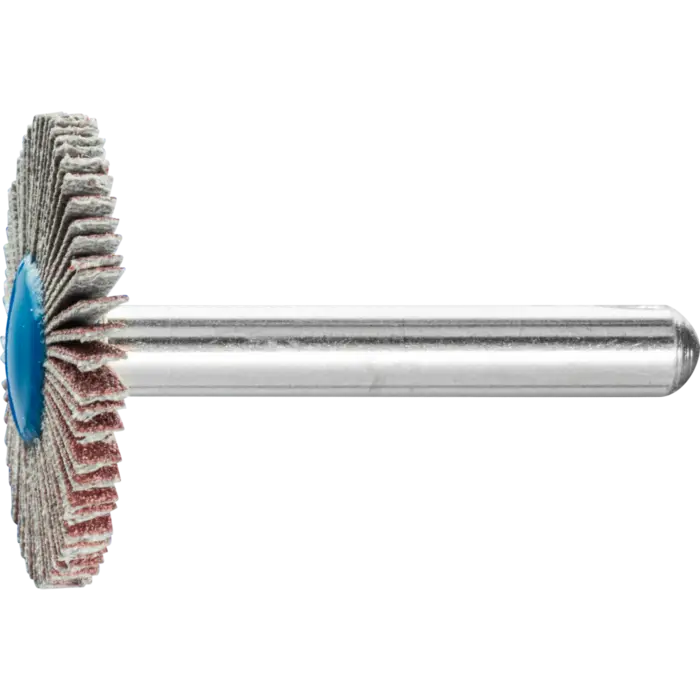

PFERD Fächerschleifwerkzeuge F 3003/6 A 120

PFERD Fächerschleifwerkzeuge F 3003/6 A 120 im Überblick

Bei Fächerschleifern sind die Lamellen aus Schleifmittel auf einer Unterlage fächerförmig radial um die Achse des Werkzeuges angeordnet. Dadurch passen sie sich ideal den Konturen des Werkstücks an und ermöglichen Feinschliff mit gleichmäßigem Abtrag.

Das Schleifkorn ist in eine Kunstharzbindung auf einem zugfesten, flexiblen Gewebeträger eingebettet. Für den universellen Einsatz von Grob- bis Feinschliff wird ISO 3919 als Lamellenschleifstifte geführt. Die Werkzeuge liefern einen sauberen Abtrag und feine Oberflächen – ideal für Konturen und enge Radien.

In der Praxis senken niedrigere Anpressdrücke und angepasste Umfangsgeschwindigkeiten den Verschleiß. Der Einsatz von Schleiföl erhöht Standzeit und Leistung. Eine empfohlene Schnittgeschwindigkeit von 15–20 m/s bietet einen guten Kompromiss zwischen Abtragsleistung, Oberflächengüte und Temperaturbelastung.

Einsatzgebiete der Fächerschleifwerkzeuge

Entgraten und Feinschliff

Durch die lamellierte Bauweise eignen sich die Werkzeuge zum Entgraten und stufenweisen Feinschleifen – Materialabbau erfolgt kontrolliert, ohne Kantenschäden zu verursachen.

Oberflächenstrukturieren

Geeignet für Strukturieren (Mattieren, Strichmattieren und Satinieren) sowie leichte Oberflächenbearbeitung von Bauteilen, um eine gleichmäßige Anlauffläche zu schaffen.

Flächenbearbeitung und Konturen

Die flexible Konturpassung macht Flächenbearbeitung und Konturfinish effizient, auch an komplexen Geometrien.

Schweißnahtbearbeitung

Für glatte Übergänge an Schweißnähten bietet der Fächerschleifer sanften Abtrag ohne lokale Überhitzung.

Technische Daten des F 3003/6 A 120

• Breite: 3 mm
• Körnung: 120
• Schaftdurchmesser: 6 mm
• Schaftlänge: 40 mm
• Maximale Drehzahl: 25400 U/min
• Empfohlene Drehzahl: 12000 U/min
• Schleifmittel: Korund A
• Antriebsarten: Biegwellenantrieb, Geradschleifer
• Bearbeitbare Werkstoffe: Aluminium, Temperguss, Messing, Stahlguss, Kupfer, Grau-/Sphäroguss (GG/GJL, GGG/GJS), gehärtete, vergütete Stähle über 1.200 N/mm² (<38 HRC), Edelstahl (INOX), Stähle bis 1.200 N/mm² (<38 HRC)

Aufbau: Korund auf flexiblem Gewebeträger

Das Korn Korund ist in eine Kunstharzbindung auf einem flexiblen Gewebeträger eingebettet. Diese Kombination ermöglicht hohe Konturenanpassung und gleichmäßigen Abtrag auch bei komplexen Geometrien.

Hohe Flexibilität für Konturarbeiten

Durch die flexible Lamellenstruktur erfolgt ein gleichmäßiger Abtrag über die gesamte Standzeit, da stets neues Schleifmittel freigesetzt wird. Die stirnseitige Einsatzfähigkeit an Kanten und Winkeln ergibt präzise Ergebnisse auch in engen Bereichen.
