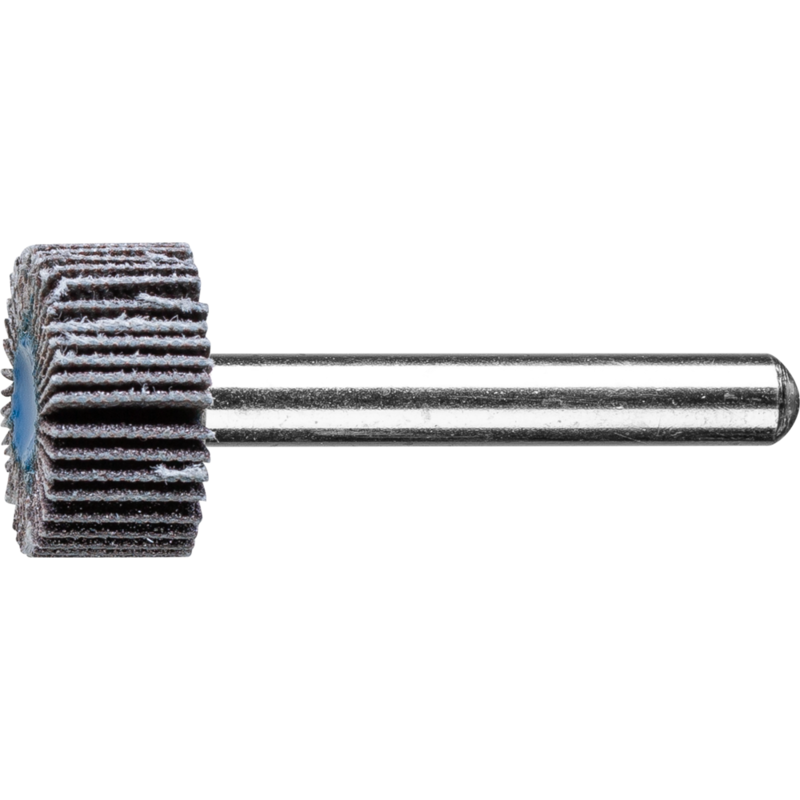

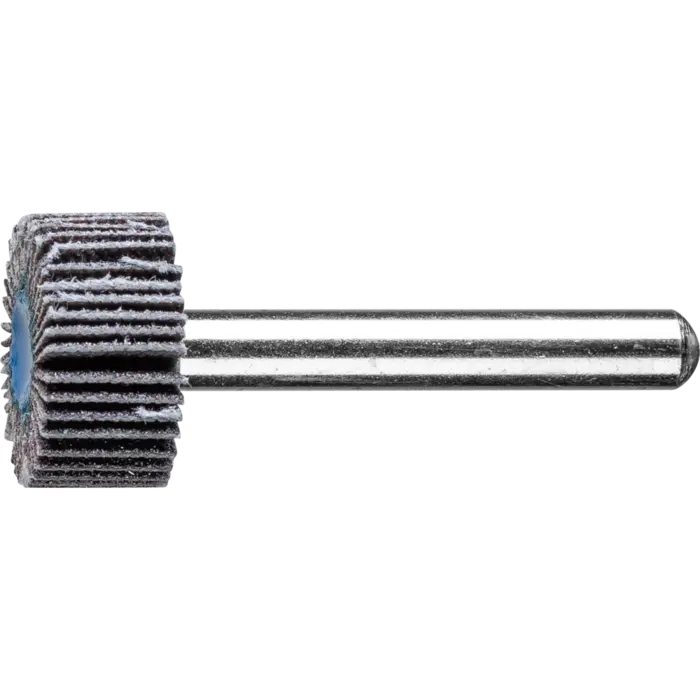

PFERD Fächerschleifwerkzeuge F 2010/6 SiC 120

Schleifwerkzeuge Fächerschleifer PFERD F 2010/6 SiC 120 im Überblick

Bei Fächerschleifern sind die Lamellen aus Schleifmittel auf Unterlage fächerförmig radial um die Achse des Werkzeugs angeordnet. Durch ihre Flexibilität passen sie sich ideal den Konturen des Werkstückes an. Das Schleifkorn ist in eine Kunstharzbindung auf dem zugfesten, flexiblen Gewebeträger eingebettet. Fächerschleifer werden in ISO 3919 unter der Bezeichnung Lamellenschleifstifte geführt. Für universelle Schleifaufgaben an Bauteilen aus Aluminium, Kupfer, Bronze, Titan und faserverstärkten Kunststoffen. Besonders zu empfehlen für den Einsatz auf Titanlegierungen. Bestens für die Flugzeugindustrie geeignet, wenn für die Bearbeitung von z. B. Antriebsteilen nur SiC zugelassen ist.

Die Reduzierung des Anpressdrucks und der Umfangsgeschwindigkeit sowie die Zugabe von Schleiföl reduzieren den Werkzeugverschleiß und die Temperaturbelastung des Werkstückes. Eine Steigerung der Abtragsleistung sollte durch eine gröbere Körnung und nicht durch Erhöhung des Anpressdrucks erreicht werden, um unnötigen Werkzeugverschleiß und eine Temperaturbelastung des Werkstückes zu verhindern. Die Erhöhung der Schnittgeschwindigkeit bringt eine geringfügig feinere Oberfläche mit sich. Durch die Erhöhung des Anpressdrucks wird die Oberfläche geringfügig gröber. Je weicher der zu bearbeitende Werkstoff, umso grober die Oberfläche (bei Verwendung gleicher Korngrößen). Für beste Leistung bei der empfohlenen Schnittgeschwindigkeit von 15–20 m/s einsetzen. Hierbei wird ein idealer Kompromiss zwischen Abtragsleistung, Oberflächengüte, Temperaturbelastung des Werkstückes und Werkzeugverschleiß erreicht. Für den Werkstoff geeignetes Schleiföl verwenden, um die Standzeit und Schleifleistung der Werkzeuge deutlich zu erhöhen.

Geeignet für Metall- und Werkstoffbearbeitung

Metallbearbeitung

Die PFERD Fächerschleifer arbeiten zuverlässig an Bauteilen aus Aluminium, Bronze, Edelstahl (INOX) und Titan. Die flache Gewebekernkonstruktion ermöglicht das Arbeiten nahe an Kanten und in Winkeln, ohne Leistungsverlust.

Titan- und Verbundwerkstoffe

Besonders geeignet für Titanlegierungen und faserverstärkte Kunststoffe; ideal für die Flugzeugindustrie, wenn SiC vorgeschrieben ist. Die SiC-Variante bietet hier die notwendige Härte und Standzeit.

Technische Daten der PFERD Fächerschleifwerkzeuge F 2010/6 SiC 120

• Breite: 10 mm
• Korn: 120
• Schaftlänge: 40 mm
• Schaftdurchmesser: 6 mm
• Kornart: Siliciumcarbid (SiC)
• Antrieb: Biegwellenantrieb, Geradschleifer
• Max. Drehzahl: 38.100 min-1
• Empfohlene Schnittgeschwindigkeit: ca. 15–20 m/s
• Bindung/Träger: Vollkunstharz; Gewebeträger
• Bearbeitbare Werkstoffe: Aluminium, Bronze, Edelstahl INOX, Titan, GFK/CFK, Stein, Thermoplaste
• Anwendungen: Entgraten, stufenweises Feinschleifen, Egalisieren, Strukturieren (Mattieren, Satinieren), Flächenbearbeitung, Schweißnahtbearbeitung

Aufbau und Materialkunde

Lamellen sind auf einer flexiblen Gewebeträger-Unterlage befestigt und über eine Kunstharzbindung stabil miteinander verbunden. Diese Bauweise sorgt für eine konstante Abtragsleistung und gute Konturführung bei komplexen Geometrien.

Tipps für Anwendung und Praxis

1. Reduzieren Sie den Anpressdruck und arbeiten Sie mit konstanter Umfangsgeschwindigkeit; dies erhöht die Standzeit.
2. Setzen Sie Schleiföl ein, um Temperaturbelastung und Verschleiß zu minimieren.
3. Wählen Sie Korn 120 und eine Schnittgeschwindigkeit von 15–20 m/s für einen guten Kompromiss aus Abtrag, Oberflächengüte und Verschleiß.
