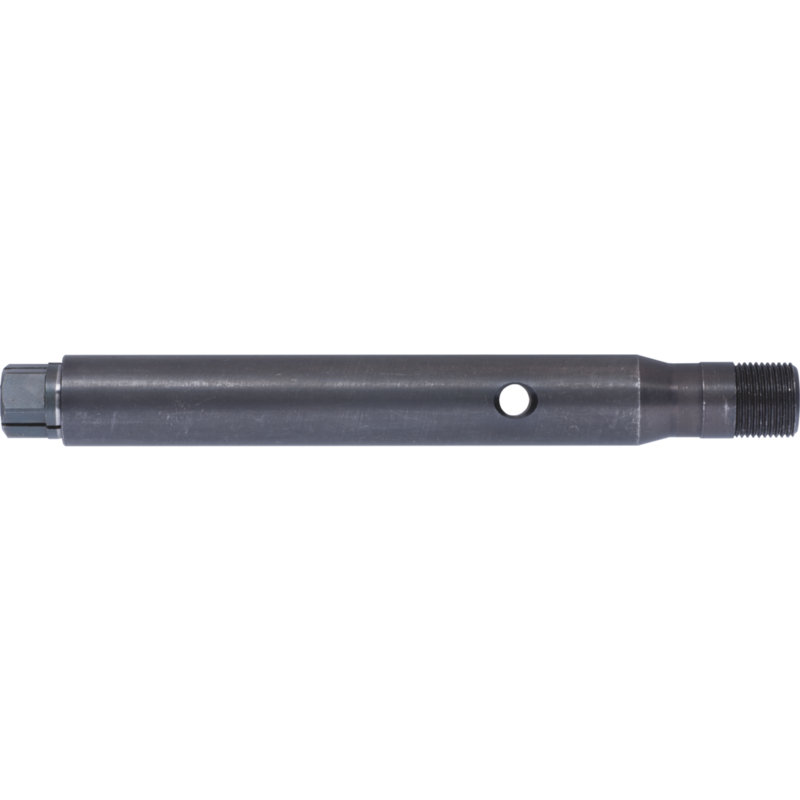

PFERD Werkzeugantriebe Zubehör SPV 75-6 SPG6

PFERD Werkzeugantriebe Zubehör SPV 75-6 SPG6 im Überblick

Die Verlängerung SPV 75-6 SPG6 von PFERD erweitert die Antriebsspindel, um Schleif- und Fräswerkzeuge auch an schwer zugänglichen Stellen einsetzen zu können. Die Kompatibilität mit SPG6-Schaftführungen ermöglicht eine sichere Spannzangenführung in der Maschine oder im Handstück der Biegwelle.

Die Verlängerung ist eine wirtschaftliche Alternative zu Sonderanfertigungen und eignet sich besonders dort, wo ein langes Werkzeug oder eine weite Arbeitskante erforderlich ist.

Kernmerkmale sind eine Gesamtlänge von 104 mm und eine Arbeitslänge von ca. 75 mm, mit einer 6 mm Spannaufnahme und einer SPG 6 Schaftaufnahme. Sie ist ausgelegt für eine maximale Drehzahl von 20.000 RPM und wird inklusive passender Spannwerkzeuge geliefert: zwei Spannschlüssel (EM SW 9 mm, EM SW 11 mm) sowie eine 6 mm Spannzange.

Dieses Zubehör ist ideal, um konfigurations- oder sonderanfertigte Lösungen zu umgehen und flexibelere Einsatzpfade in der Oberflächenbearbeitung zu ermöglichen.

Anwendungsspektrum der SPV 75-6 SPG6 Verlängerung

Mit Verlängerungen für Antriebsspindeln werden die Schäfte von Schleif- und Fräswerkzeugen verlängert. Das ermöglicht den Einsatz an schwer zugänglichen Stellen und wird in die Spannzange der Maschine (Druckluft- oder Elektroantrieb) oder in das Handstück der Biegwelle eingespannt. Die Verlängerung SPV 75-6 SPG6 bietet 75 mm Arbeitslänge, 6 mm Werkzeugaufnahme und eine SPG 6-Schaftaufnahme, bei Maximalleistung 20.000 RPM.

Technische Daten der SPV 75-6 SPG6

• Gesamtlänge: 104 mm
• Arbeitslänge: ca. 75 mm
• Werkzeugaufnahme: 6 mm
• Schaftaufnahme: SPG6
• Max. Spindeldurchmesser: 12 mm
• Max. Drehzahl: 20.000 RPM
• Spannzangengruppe: 10
• Lieferumfang: Spannschlüssel EM SW 9 mm, EM SW 11 mm, Spannzange 6 mm

Aufbau der SPV 75-6 SPG6 Verlängerung

Die Verlängerung wird in die Spindel oder das Handstück eingespannt. Die 6 mm-Aufnahme passt zu Werkzeugen mit 6 mm Schlitz, während die SPG 6-Schaftaufnahme eine sichere Führung der Verlängerung in der Aufnahme der Maschine gewährleistet. Die Gesamtlänge von 104 mm optimiert Reichweite und Steifigkeit.

Praxishinweise zur Anwendung

1. Spindel oder Handstück sicher fixieren.
2. Verlängerung in Spindel-/Handstück einsetzen.
3. 6 mm Werkzeuge montieren und festziehen.
4. Mit maximal 20.000 RPM betreiben; beiliegende Spannwerkzeuge verwenden.
