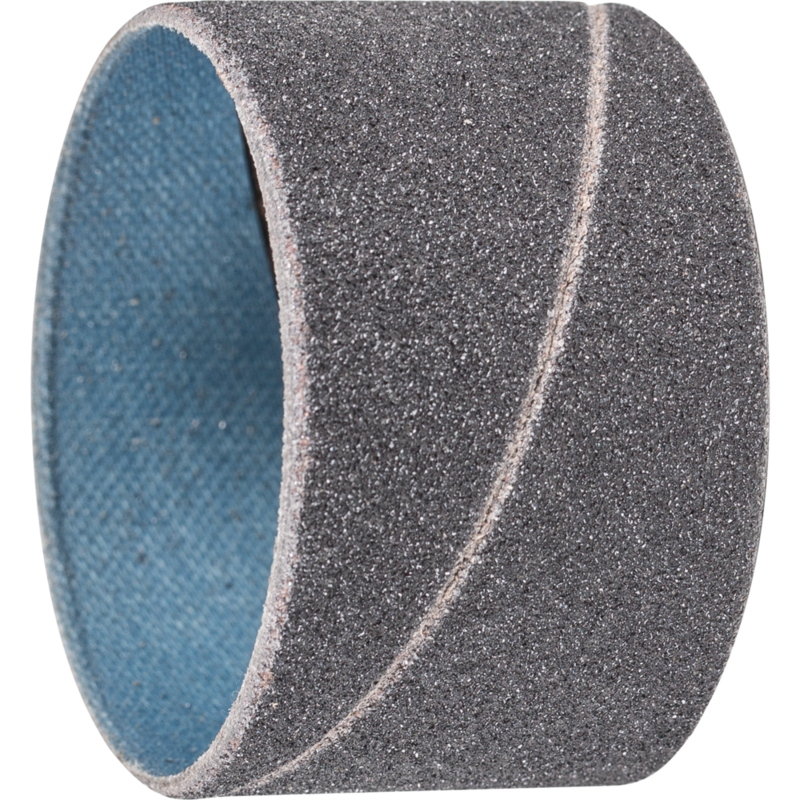

PFERD Schleifhülsen/-träger GSB 4530 SiC 100

Schleifhülse GSB 4530 SiC 100 – Überblick

Die PFERD GSB 4530 SiC 100 Schleifhülse/-träger-Kombination gehört zur Kategorie Schleifmittel und wird als zylindrische Schleifhülse betrieben. Der Code GSB 4530 steht für die Großpack-Schleifhülsen-Komponente. Mit Korn 100 und dem abrasiven Material SiC/C liefert sie hohe Abtragsleistung bei anspruchsvollen Oberflächen. Sie ist universell einsetzbar, z. B. an Bauteilen aus Aluminium, Kupfer, Bronze, Titan sowie faserverstärkten Kunststoffwerkstoffen; besonders geeignet für Titanlegierungen. In der Flugzeugindustrie kommt SiC-zugelassenes Schleifen zum Einsatz. Unter ISO 2421 werden Schleifhülsen als „Zylindrische Schleifhülsen“ geführt. Die GSB-Variante bietet hohe Standzeit bei aggressivem Materialabtrag.

Die Schleifhülse arbeitet mit einem flexiblen Trägersystem, das sich im Einsatz ausdehnt und so einen sicheren Sitz auf dem Schleifhülsenträger gewährleistet. Das Korn-SiC/C-System sorgt für gute Oberflächenresultate auch auf schwer zu bearbeitenden Metallen.

Geeignetes Anwendungsfeld der SiC-Hülse

Oberflächenbearbeitung an Metallen – Aluminium, Bronze, Edelstahl (INOX) und Titan lassen sich mit kontrolliertem Abtrag schleifen, egal ob Entgraten, Feinschleifen oder Gleichmäßigen Abschluss. Die Kombination aus Korn 100 und SiC-Körnung ermöglicht feine Oberflächen und gute Schmierfreiheit.

Titanlegierungen und Flugzeugbau

Besonders geeignet sind Titanlegierungen, wo oft nur SiC zugelassen ist. Die Hülse erfüllt Anforderungen an Widerstand und Standzeit, unterstützt durch den speziellen Fertigungsprozess.

Abmessungen und Kennwerte der GSB 4530 SiC 100

• Durchmesser innen: 45 mm
• Körnung: 100
• Kornart: Siliciumcarbid SiC/C
• Schleifmittel: Siliciumcarbid SiC/C
• Träger/Antrieb: Biegwellenantrieb, Geradschleifer
• Empfohlene Schnittgeschwindigkeit: 20–30 m/s
• empfohlener Drehzahlbereich: 8500–12700 rpm
• Geeignete Werkstoffe: Aluminium, Bronze, GFK/CFK, Edelstahl INOX, Stein, Thermoplaste, Titan, Titanlegierungen

Leistung und Nutzen

• Sicherer Sitz der Schleifhülse auf dem Träger durch Ausdehnung im Einsatz
• Herausragende Standzeit durch spezielles Fertigungsverfahren
• Hohe Wirtschaftlichkeit durch hohen Materialabtrag und aggressive Schleifmittelwirkung

Anwendungstipps und Wechselhinweise

1. Für einen leichten Wechsel der Schleifhülsen diese unter leichter Rechtsdrehung auf- und abziehen. Den Trägerschaft im Werkzeugantrieb belassen.
2. Für sicheren Sitz die Mindestdrehzahl des Schleifhülsenträgers einhalten.
3. Bei der Inbetriebnahme eine empfohlene Schnittgeschwindigkeit von 20–30 m/s verwenden.
4. Schleiföl verwenden, um Standzeit und Schleifleistung zu erhöhen.

Konstruktion der Schleifhülse

Der Aufbau nutzt SiC-Korn auf einem flexiblen Träger. GSB steht für Großpack Schleifhülsen – eine Baugrößenklasse für effiziente Losgrößenbearbeitung.
