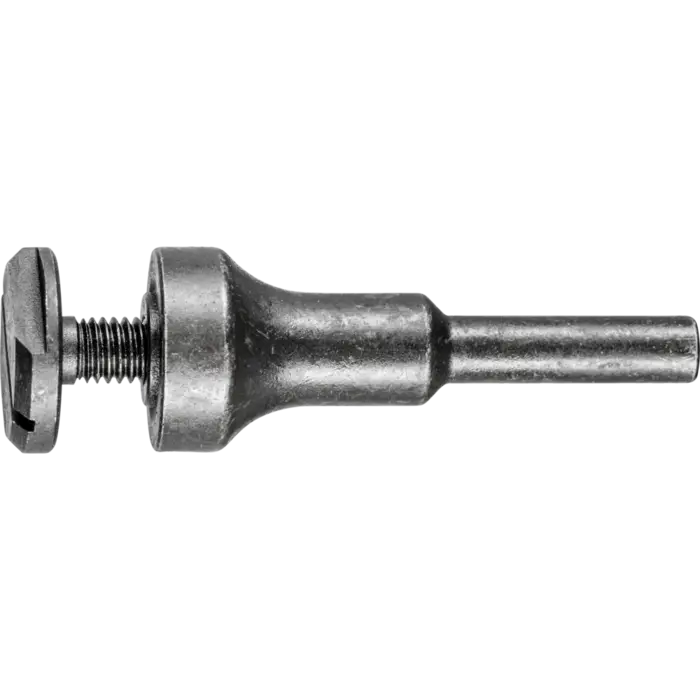

PFERD Dia.- und CBN-Trennwerkzeuge Galvanik BO 6/10 3
Maße und Dimensionen
| Durchmesser Schaft (mm) | 6 |
|---|---|
| Passend für Bohrungs-Durchmesser (mm) | 10 |
| Spannbereich bis (mm) | 3 |
PFERD Galvanik BO 6/10 3 – 33512040 Überblick
Die PFERD Dia.- und CBN-Trennwerkzeuge Galvanik BO 6/10 3 dient als Werkzeughalter zum sicheren Spannen von Diamant-Trennscheiben und ermöglicht das Arbeiten mit Scheiben bis zu einem Durchmesser von 75 mm. Die kompakte Bauform sorgt für eine stabile Aufnahme und minimiert Unwuchten auch bei höheren Drehzahlen.
Der Halter ist ausgelegt auf eine Bohrungsaufnahme von 10 mm und einen Schaftdurchmesser von 6 mm, während der Spannbereich bis 3 mm reicht. Diese Parameter machen ihn kompatibel mit Diamant- und CBN-Werkzeugen, wie sie in Galvanikprozessen typischerweise verwendet werden.
Geeignet für Diamant-Trennscheiben bis 75 mm
Dieses Zubehör dient dem präzisen Aufspannen von Diamant-Trennscheiben, inklusive Galvanik-Anwendungen, und sorgt für eine zentrierte, vibrationsarme Bearbeitung. Die klare Zuordnung von Bohrung, Schaft und Scheibenmaximalgröße unterstützt eine sichere Handhabung im täglichen Betrieb.
Technische Daten des Halters
- Max. Drehzahl: 30 000 min-1
- Bohrungsdurchmesser der Scheibe: Ø 10 mm
- Spannbereich: bis Ø 3 mm
- Schaftdurchmesser: Ø 6 mm
- Maximale Scheiben-Größe: Ø 75 mm
Genaues Spannen dank passender Geometrie
Durch die passgenaue Kombination aus 10 mm Bohrung und 6 mm Schaft wird eine gleichmäßige Kraftverteilung erzielt. Die Konstruktion minimiert Ungenauigkeiten, verhindert übermäßigen Scheibenverschleiß und trägt zu einer wiederholbar hohen Oberflächenqualität bei.
Anwendungstipps
- Prüfen Sie vor dem Einspannen, dass die Diamant-Trennscheibe eine Ø ≤ 75 mm hat.
- Stellen Sie sicher, dass Bohrung (10 mm) und Schaft (6 mm) korrekt zueinander passen.
- Spannen Sie die Scheibe glatt und zentriert ein; ziehen Sie die Spannmutter gemäß Herstellerangaben fest.
- Beachten Sie die maximale Drehzahl von 30 000 min-1.
