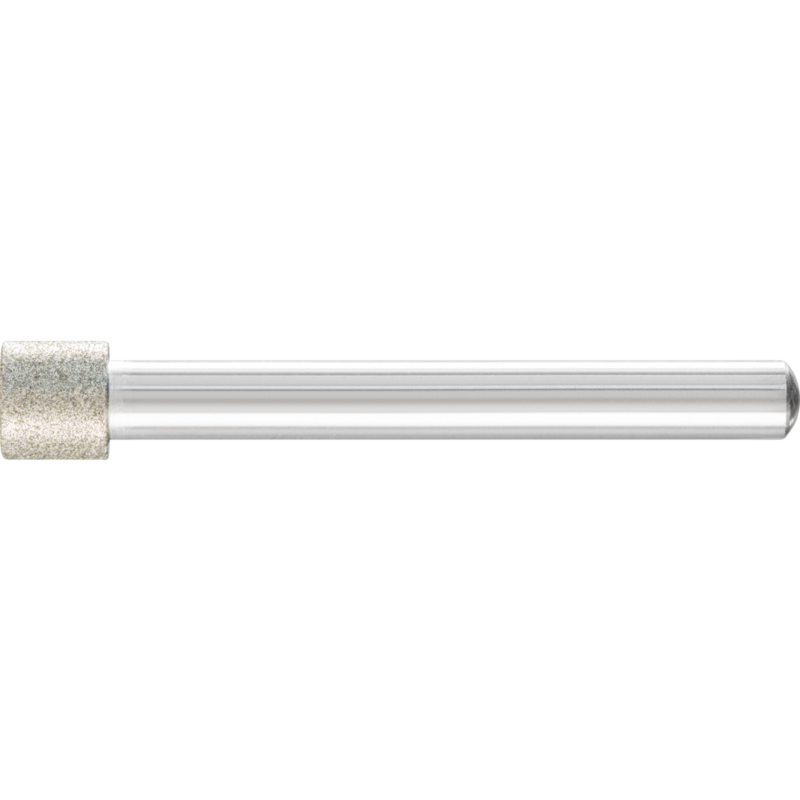

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-N 9,0-8/6 D 126
Maße und Dimensionen
| Breite (mm) | 8 |
|---|---|
| Länge, Schaft (mm) | 52 |
| Durchmesser Schaft (mm) | 6 |
PFERD Galvanik-DZY-N 9,0-8/6 D 126 im Überblick
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik DZY-N sind galvanisch gebundene Diamant- bzw. CBN-Schleifstifte, die sowohl Nass- als auch Trockenschliff ermöglichen. Die Zylinderform ZY eignet sich zum Schleifen von Bohrungen, Radien und Konturen im stationären Betrieb sowie beim Handbetrieb. Der 8 mm breite Schleifschaft sorgt für stabile Führung; der Ø 6 mm Schaftdurchmesser und die 52 mm Schaftlänge ermöglichen kontrollierten Abtrag an engen Bauteilen. Die galvanische Bindung sorgt für eine gleichmäßige Kornverteilung und gute Standzeit, insbesondere bei anspruchsvollen Werkstoffen.
Hinweis: N = nicht abgesetzter Schaft. Schleifstifte ab Ø8 mm besitzen eine Stirnfläche-Aussparung zur Wärmeableitung. Die ZY-Zylinderform unterstützt präzises Arbeiten in Bohrungen und Innenkonturen.
Empfehlungen zur Anwendung: Nassschliff wird bevorzugt, um Verschleiß und thermische Schäden zu senken. Wählen Sie Korn grob, aber so fein wie nötig; Härte des Werkstoffes und gewünschte Oberflächengüte beeinflussen die Wahl. Bei Verschmutzungen helfen Ultraschallreinigung oder der Schärfstab DSB 2005025 (EAN 4007220168332). Größtmöglicher Durchmesser erhöht die Körnerzahl im Eingriff. Beim Innenschleifen max. 3/4 des zu schleifenden Durchmessers; Längsvorschub pro Umdrehung max 2/3 der Werkzeugbreite. Zustellung hängt von Material, Schnittgeschwindigkeit, Stabilität, Aufnahme und Antrieb ab. Der Antrieb muss ausreichende Leistung liefern.
Einsatzgebiete der DZY-N Schleifstifte
Entgraten, Schlichten und Ausschleifen
Für Entgraten, Schlichten und feines Ausschleifen liefern diese Stifte kontrollierte Abträge sowie glatte Oberflächen und präzise Konturführung.
Innenrundschleifen
Durch die Zylinderform lassen sich Innenflächen und Bohrungen wirtschaftlich bearbeiten – mit stabilem Kontakt und guter Wärmeableitung.
Kantenbearbeitung (Anfasen, Verrunden)
Kantenbearbeitung profitiert von der Kornung D 126, die ein feines Oberflächenbild ermöglicht und zugleich Materialabtrag kontrolliert steuert.
Technische Daten DZY-N 9,0-8/6 D 126
- Breite: 8 mm
- Körnung: D 126
- Schaftdurchmesser: 6 mm
- Schaftlänge: 52 mm
- Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Bearbeitbare Werkstoffe: Ferrit, Glas, Graphit und Elektrokohle, Superlegierungen auf Nickel- oder Titanbasis, Technische Keramik, Hartmetall
- Form: Zylinder (ZY)
Hohe Konturgenauigkeit und Vielseitigkeit
- Konturgenauer Abtrag durch galvanisch gebundene Kornverteilung
- Nass- und Trockenschliff – Nassschliff bevorzugt
- Ultraschallreinigung möglich (DSB 2005025, EAN 4007220168332)
- Größter Durchmesser erhöht die Anzahl der Körner im Eingriff
- Für Innenschleifen: max 3/4 des zu schleifenden Durchmessers
- Zustellung abhängig von Material, Schnittgeschwindigkeit, Stabilität, Aufnahme und Antrieb
- Antrieb muss ausreichende Leistung bereitstellen
Praxis-Tipps zur Anwendung
- Bevorzugen Sie Nassschliff, um Verschleiß und Wärmeentwicklung zu minimieren.
- Wählen Sie Korn grob, aber so fein wie nötig; dies hängt vom Werkstoff und Oberflächenglätte ab.
- Bei starker Verschmutzung Reinigung mit Ultraschall oder DSB 2005025 durchführen.
- Wählen Sie möglichst großen Werkzeugdurchmesser, um mehr Körner im Eingriff zu nutzen.
- Beim Innenschleifen max. 3/4 des Durchmessers beachten; Längsvorschub pro Umdrehung max. 2/3 der Breite.
- Die Zustellung hängt von Werkstoff, Geschwindigkeit, Stabilität, Aufnahme und Antrieb ab; der Antrieb muss leistungsfähig sein.
Aufbau: Galvanisch gebundene Diamant-/CBN-Schleifmittel
Die DZY-N-Stifte verwenden galvanisch gebundene Diamant- bzw. CBN-Schleifmittel, was eine gleichmäßige Kornverteilung, gute Standzeit und reproduzierbare Oberflächenqualität ermöglicht. Die Zylinderform ZY unterstützt gezielte Abträge an Bohrungen, Radien und Konturen.
Wichtige Merkmale der DZY-N Schleifstifte
- N = nicht abgesetzter Schaft; Stifte ab Ø 8 mm besitzen eine Stirnaussparung.
- Zylinderform ZY; ideal für Innenkonturen und Konturarbeiten.
