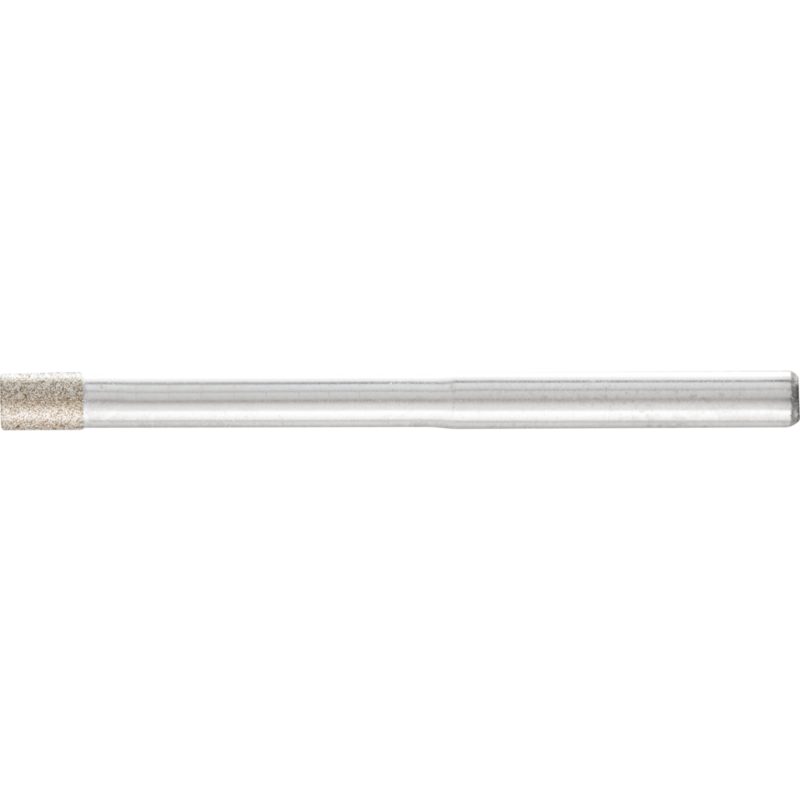

PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 3,0-4/3 B 64

PFERD BZY-A 3,0-4/3 B 64 im Überblick

Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BZY-A 3,0-4/3 B 64 umfassen galvanisch gebundene Diamant- und CBN-Schleifstifte in Zylinderform (ZY). Die Artikelnummer lautet 36103006, und der Stift eignet sich speziell zum Schleifen von Bohrungen, Radien und Konturen – sowohl stationär als auch in Handanwendung. Die ZY-Bauform erlaubt präzisen Abtrag auch in engen Nischen und erleichtert das Arbeiten an komplexen Geometrien.

Im Nass- und Trockenschliff einsetzbar, bietet dieses Werkzeug eine gute Balance aus Schnitthaltigkeit und Oberflächenqualität. Für wirtschaftliches Schleifen gilt: Wählen Sie grobe Körnungen dort, wo Material abgetragen werden muss, und feine Körnungen dort, wo eine feine Oberflächenqualität erforderlich ist. Die Zugehörigkeit zur Galvanik führt zu einer stabilen Kornverankerung, Voraussetzung für hohe Standzeit bei anspruchsvollen Werkstoffen.

Bohrungen, Radien und Konturen

Die Zylinderform ZY ermöglicht das Schleifen von Innenbohrungen, Radien und Konturen mit guter Führung. Dadurch lassen sich Konturen sauber nacharbeiten, ohne dass das Schleifmittel an Kanten oder Ecken reißt. Die abgesetzte Saft (A = abgesetzter Schaft) sorgt zudem für eine sichere Montage und klare Werkstückabgrenzung.

Trocken- vs Nassschliff

Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich; Nassschliff wird bevorzugt, um Werkzeugverschleiß zu reduzieren und thermische Beeinflussungen gering zu halten. Für harte Werkstoffe oder feine Oberflächen empfiehlt sich die Wahl einer geeigneten Körnung (B 64) bei ausreichender Spindelleistung.

Technische Daten

• Durchmesser Schaft: 3 mm
• Länge Schaft: 36 mm
• Länge Absetzung: 19 mm
• Breite: 4 mm
• Korn: B 64
• Bindung: galvanisch gebunden (Diamant/CBN)
• Antriebsarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
• Bearbeitbare Werkstoffe: Einsatzstähle; Wälz- und Kugellagerstähle; Stahlwerkstoffe mit Härte > 54 HRC; Werkzeugstähle
• Anwendungen: Entgraten, Schlichten, Ausschleifen, Innenrundschleifen, Kantenbearbeitung
• Trockenschliff: 15–25 m/s

Aufbau und Praxis

Der Stift nutzt galvanisch gebundene Diamant- und CBN-Schleifkörner in Zylinderform (ZY) für gleichmäßigen Kornkontakt. Diese Bauweise ermöglicht hohe Rundlaufgenauigkeit und stabile Schleifergebnisse auch bei schweren Verschmutzungen des Belages. Für die Reinigung verschlissener Beläge empfiehlt sich der Schärfstab DSB 2005025 (EAN 4007220168332). Beim Innenschleifen gilt: Der Werkzeugdurchmesser darf max. 3/4 des zu schleifenden Durchmessers betragen; der Längsvorschub pro Umdrehung sollte 2/3 der Werkzeugbreite nicht überschreiten. Die Zustellung hängt vom Werkstoff, der Schnittgeschwindigkeit, der Stabilität des Werkzeugs, dessen Aufnahme und dem Antrieb ab.
