PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BKU-A 3,0/3 B 126
Maße und Dimensionen
| Länge, Schaft (mm) | 42 |
|---|---|
| Länge Absetzung (mm) | 6 |
| Durchmesser Schaft (mm) | 3 |

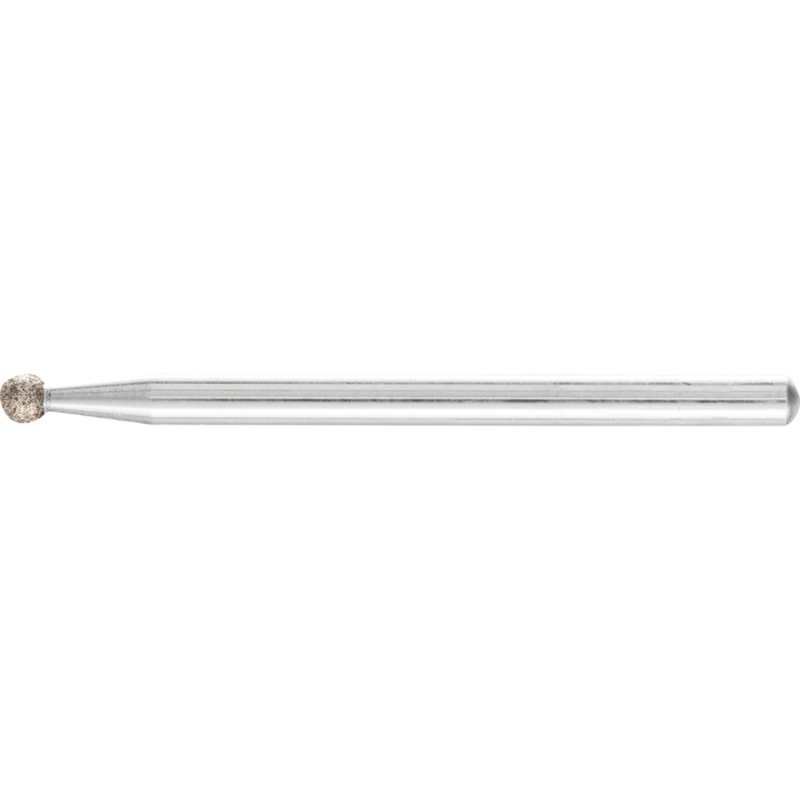

Schleifstift PFERD BKU-A 3,0/3 B 126 im Überblick (36303010)
Die PFERD Dia.- und CBN-Schleifwerkzeuge Galvanik BKU-A 3,0/3 B 126 sind galvanisch gebundene Diamant- und CBN-Schleifstifte, die sowohl im Nass- als auch im Trockenschliff eingesetzt werden können. Sie dienen vor allem der Gravur-, Kontur- und Entgratarbeit, wobei der A = abgesetzter Schaft eine hohe Rundlaufgenauigkeit ermöglicht.
Der Stift besitzt einen 3 mm Schaftdurchmesser, eine Gesamtlänge des Schafts von 42 mm und einen abge-setzten Schaft von 6 mm. Die Kornung beträgt B 126, was feine Oberflächenresultate bei Gravuren liefert. Einsatzmaterialien umfassen Einsatzstähle, Wälz- und Kugellagerstähle sowie Werkstoffe mit Härte > 54 HRC.
Gravuren, Konturen und Innenrundschleifen
CBN-Kugelschleifstifte werden häufig zur Herstellung von Gravuren oder Konturen sowie für Entgratarbeiten verwendet. Die galvanisch gebundene Ausführung gewährleistet eine gleichmäßige Kornbindung und eine gute Lebensdauer bei anspruchsvollen Anwendungen.
Trocken- und Nassschliff
Der Einsatz ist sowohl im Trocken- als auch im Nassschliff möglich. Nassschliff wird bevorzugt, um Werkzeugverschleiß zu verringern und thermische Schädigungen zu minimieren. Für wirtschaftliche Ergebnisse wählen Sie die Korngröße so grob wie möglich und so fein wie nötig.
Praxisnahe Hinweise zur Anwendung
- Wählen Sie einen möglichst großen Werkzeugdurchmesser, um mehr Körner gleichzeitig in Eingriff zu bringen.
- Beim Innenschleifen darf der Durchmesser max. 3/4 des zu schleifenden Durchmessers betragen.
- Der Längsvorschub pro Werkstückumdrehung darf maximal 2/3 der Werkzeugbreite betragen.
- Bei Verschmutzungen des Belages Ultraschallreinigung verwenden; Spätere Reinigungshinweise beachten.
Abmessungen und Korn des BKU-A 3,0/3 B 126
- Durchmesser Schaft: 3 mm
- Länge Schaft: 42 mm
- Länge abgesetzter Schaft: 6 mm
- Korn: B 126
- Bearbeitbare Werkstoffe: Einsatzstähle, Wälz- und Kugellagerstähle, Werkstoffe > 54 HRC, Werkzeugstähle
- Antriebarten: Biegwellenantrieb, Werkzeugmaschine, Roboter, Geradschleifer
- Anwendungen: Entgraten, Gravieren, Innenrundschleifen
Aufbau und Materialkombination
Die Kombination aus Diamant- bzw. CBN-Korn und galvanisch gebundener Träger ermöglicht feine Oberflächenstrukturen und eine konstante Kornbindung bei dynamischer Beanspruchung. Der Schaftdurchmesser von 3 mm passt in gängige Spannaufnahmen, während 6 mm Absetzung am Schaft die Führung in engen Konturen erleichtert.
Besondere Merkmale
Der BKU-A Stift bietet eine robuste Lösung für Gravuren, Konturen und Entgratarbeiten durch galvanisch gebundene Diamant-/CBN-Schleifwerkzeuge. Die Absetzung des Schafts unterstützt präzise Konturenführung und eine konsistente Oberflächenqualität.
