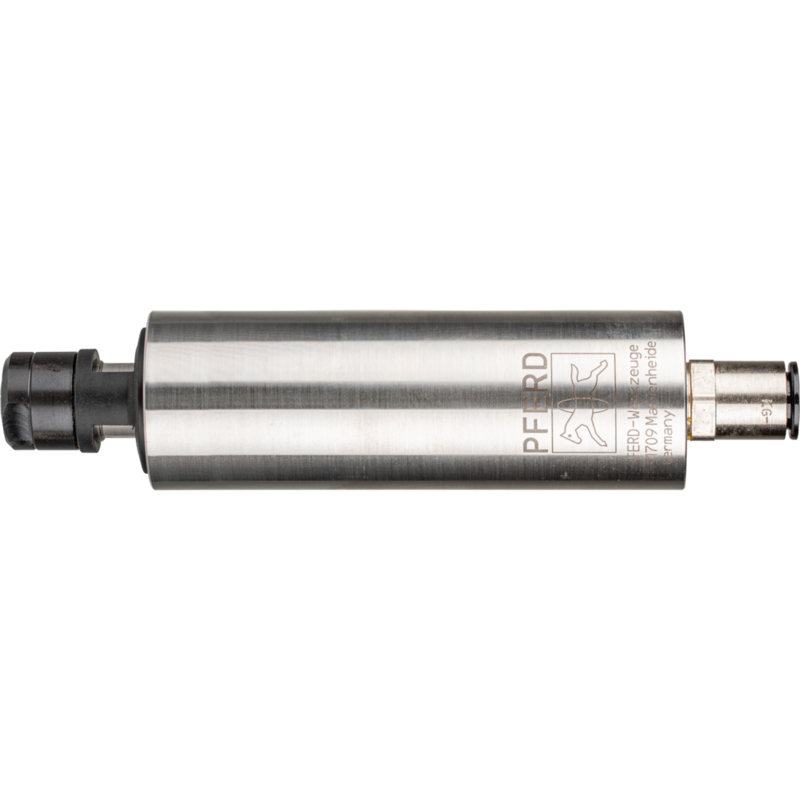

PFERD Dl-Masch. u. Zubehör PGAS 4/220 RS

Schleifmaschine Pferd 80106002 – PGAS 4/220 RS im Überblick

Die PFERD PGAS 4/220 RS ist eine Roboterspindel für den stationären Einsatz in Roboterzellen, Werkzeugmaschinen und Transferstraßen. Mit 22.000 rpm und 400 W bietet sie hohe Leistungsdichte bei kleinem Bauraum. Die Spannzangenaufnahme Ø6 mm ermöglicht schnelle Spannwechsel, während der Rechtslauf den Standard-Workflow unterstützt. Die Abluftführung des Druckluftantriebs befindet sich hinten, was eine saubere Luftführung sicherstellt. Im Dauereinsatz überzeugt die Spindel durch hohe Rundlaufgenauigkeit und eine robuste Edelstahl-Spannzangenaufnahme.

Technische Eckdaten in Kürze: Drehzahl 22.000 rpm, Leistung 400 W, Spannzange Ø 6 mm, Drehung Rechtslauf. Die Spindel benötigt Luft (Druckluftantrieb) mit 0,71 m³/min Leerlauf- bzw. 0,51 m³/min Lastanteil. Die Abmessungen betragen Länge 161 mm und Breite 42 mm; der Zuluftschlauch hat AußenØ 12 mm und Innen Ø 10 mm. Die Spannzangengruppe ist mit 16 angegeben. Die Anlage unterstützt 4 Öltropfen min als Schmierkomponente.

Geeignet für stationäre Roboterspindeln in automatisierten Zellen

Diese Spindel eignet sich besonders für stationäre Einsätze in Roboterzellen, Werkzeugmaschinen sowie bei Transfersystemen. Die Abluftführung nach hinten erleichtert die Integration in kompakte Montageplätze und trägt zu einer sauberen Arbeitsumgebung bei. Dank hoher Rundlaufgenauigkeit und robuster Bauweise eignet sich die PGAS 4/220 RS besonders für präzise Bearbeitungen in Dauereinsatz.

Technische Daten der PGAS 4/220 RS

• Drehzahl: 22.000 rpm
• Leistung: 400 W
• Spannzangengröße: Ø6 mm
• Spannzange Gruppe: 16
• Drehung: Rechtslauf
• Druckluft-Ansaugung: Zuluftschlauch Ø außen 12 mm, Ø innen 10 mm
• Luftverbrauch Leerlauf: 0,71 m³/min, Last: 0,51 m³/min
• Abmessungen: Länge: 161 mm, Breite: 42 mm
• Spannzange Ø: 6 mm
• Öltropfen min: 4

Eigenschaften & Nutzen

• Keine Staubaufwirbelung auf der Werkstückseite – sauberes Finish
• Doppelte Spindellagerung für längere Standzeiten

Praxis-Tipps

Für den sicheren Betrieb prüfen Sie die Druckluftversorgung, verwenden Sie die korrekte Ø 6 mm Spannzange und sichern Sie eine ordnungsgemäße Abluftführung, um Verschleiß und Staubaufwirbelung zu minimieren.
