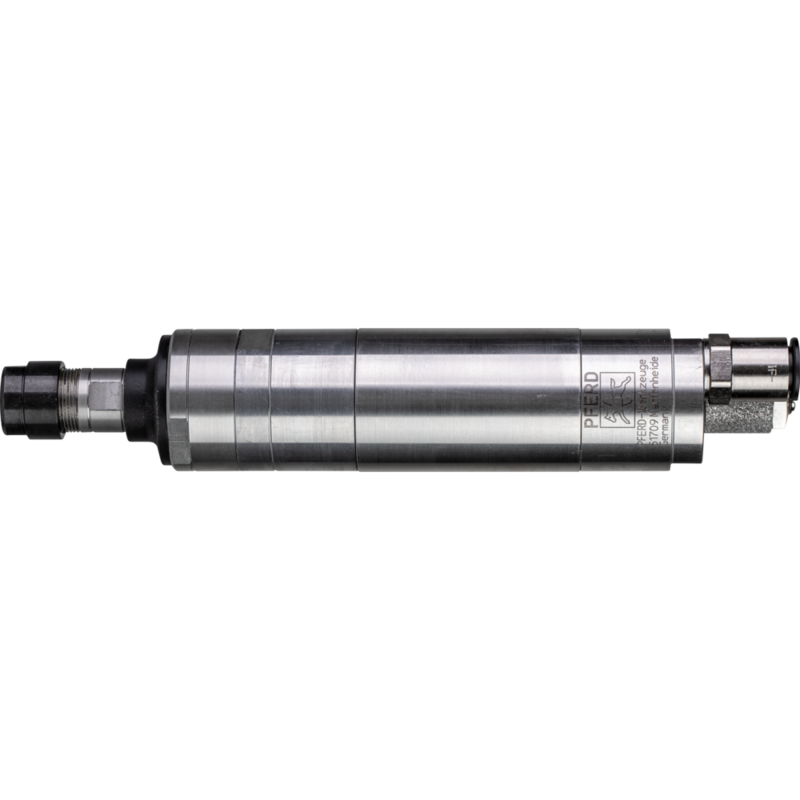

PFERD Dl-Masch. u. Zubehör PGAS 4/12 RS

Schleifmaschine Pferd 80115019 – PGAS 4/12 RS im Überblick

Die PFERD PGAS 4/12 RS ist eine kompakte Roboterspindel für stationäre Roboterzellen, Werkzeugmaschinen und Transferlinien. Sie vereint eine Edelstahl-Spannzangenaufnahme, ein Planetengetriebe und eine Blitzkupplung mit Drehzahldrossel, um auch bei Konturabtrag einen ruhigen Lauf und konstante Ergebnisse zu liefern. Die Abluftführung des Druckluftantriebs befindet sich hinten. Die Spindel wird mit einer 6-mm Spannzange sowie je einem Spannschlüssel in den Größen EM SW 17 und DM SW 20/22 geliefert.

Mit 1200 rpm und 380 W Leistung bietet sie ausreichend Drehmoment für anspruchsvolle Oberflächen – bei niedrigen Luftverbräuchen. Dank der robusten Bauweise, der hohen Rundlaufgenauigkeit und der Edelstahlaufnahme ist sie ideal für den Dauerbetrieb in Roboterzellen.

Geeignet für stationäre Robotik- und Transferanwendungen

Roboterspindeln in Roboterzellen

Die PGAS 4/12 RS ist speziell für den stationären Einsatz in Roboterzellen konzipiert. Das Planetengetriebe liefert viel Drehmoment, während die doppelte Spindellagerung die Standzeiten erhöht und gleichbleibende Qualität sicherstellt.

Integration in Transferstraßen

Mit Abmessungen von Länge 201 mm und Breite 42 mm passt die Spindel auch in enge Maschinenräume. Die Zuluftführung hat einen Innendurchmesser von 8 mm, der Außendurchmesser der Zuluftschläuche beträgt 10 mm; die Abluft erfolgt über einen Innendurchmesser von 12 mm. Die Edelstahl-Spannzangenaufnahme bietet zuverlässige Spannkraft auch bei wiederholter Belastung.

Technische Daten der PGAS 4/12 RS

• Drehzahl: 1200 rpm
• Leistung: 380 W
• Drehrichtung: Rechtslauf
• Spannzangenaufnahme: Edelstahl
• Spannzangengruppe: 16
• Spannzange: Ø 6 mm
• Abmessungen: Länge 201 mm, Breite 42 mm
• Zuluft: Außendurchmesser 10 mm, Innendurchmesser 8 mm
• Abluft: Innendurchmesser 12 mm
• Luftverbrauch Leerlauf: 0,71 m3/min
• Luftverbrauch Last: 0,51 m3/min

Aufbau und Leistungsmerkmale

Die Spindel verfügt über eine Blitzkupplung und eine Drehzahldrossel, die eine feine Anpassung der Drehzahl ermöglicht. Die Edelstahl-Spannzangenaufnahme sorgt für eine sichere Spannwirkung und lange Standzeiten. Zum Lieferumfang gehören je ein Spannschlüssel in den Größen EM SW 17 mm und DM SW 20/22 mm.

Praxisnahe Hinweise

1. Montage der Spindel in der Maschine durchführen.
2. Anschluss an die Druckluftversorgung sicherstellen.
3. Spindel prüfen und Erstlauf bei geringer Drehzahl durchführen.

Besondere Merkmale

Planetengetriebe für konstantes Drehmoment

Das Planetengetriebe liefert auch bei hohen Lasten ein gleichmäßiges Abtragen und reduziert Vibrationen.

Edelstahl-Spannzangenaufnahme

Stabile Spannkraft und langzeitbeständige Genauigkeit bei wiederholter Nutzung.
