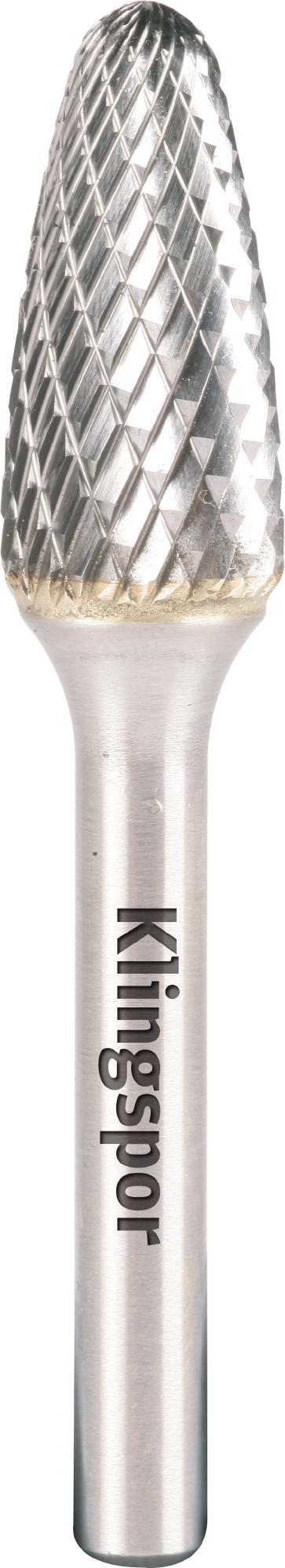

Klingspor - HF 100 F Hartmetallfräser, 12,7 x 25 x 6 mm grobe Einfachverzahnung
Maße und Dimensionen
| Länge in mm | 70 |
|---|---|
| Höhe in mm | 25 |
| Durchmesser in mm | 12,7 |
| Schaftdurchmesser in mm | 6 |
Schleiffräser Klingspor HF 100 F – 371918 im Überblick
Der Klingspor HF 100 F ist ein Hartmetallfräser mit gestauchter Kegelaufnahme und Kugelkopf. Er besitzt Durchmesser 12,7 mm, Gesamtlänge 70 mm und Schaftdurchmesser 6 mm; die Arbeitslänge beträgt ca. 25 mm. Die grobe Einfachverzahnung ermöglicht hohen Abtrag, speziell bei Formteilen und Konturen. Die maximale Drehzahl liegt bei 35.000 min-1 und er ist geeignet für Biegsame Welle oder Geradschleifer.
Als Rundbogenfräser (DIN 8032: RBF) bietet der HF 100 F eine bewährte Lösung für komplexe Konturen. Die Aufnahmeform gestauchter Kegel mit Kugelkopf sorgt für stabile Führung und lange Standzeiten selbst bei engen Werkstückformen.
Geeignet für flexible Wellen und Geradschleifer
Die Kombination aus gestauchter Kegelaufnahme und Kugelkopf ermöglicht sicheres Arbeiten in biegsamen Wellen sowie in Geradschleifern. Der Fräser eignet sich besonders für Formteile und konturgenaue Bearbeitungen.
Formteilbearbeitung
Der Rundbogenfräser passt sich gewölbten Flächen an und ermöglicht gleichmäßiges Materialabtragen in Konturen, ohne tiefe Rillen zu erzeugen.
Kontur- und Rundformen
Dank der Geometrie lassen sich enge Konturen sauber nachformen; der hohe Abtrag reduziert Bearbeitungszeiten bei komplexen Formteilen.
Abmessungen und Spezifikationen
- Durchmesser: 12,7 mm
- Gesamtlänge: 70 mm
- Arbeitslänge: 25 mm
- Schaftdurchmesser: 6 mm
- Schaftlänge: 45 mm
- max. Drehzahl: 35.000 min-1
- Verzahnung: grobe Einfachverzahnung
- Aufnahmeform: gestauchter Kegel mit Kugelkopf
- Material/Typ: Hartmetallfräser
Hohe Abtragsleistung und Formteilgenauigkeit
Die grobe Einfachverzahnung liefert hohen Materialabtrag, besonders bei Formteilen. Die Rundbogenform sorgt für konturgenaues Arbeiten, während Hartmetall hohe Standzeiten und Stabilität bietet. Die Aufnahmeform unterstützt eine vibrationsarme Führung.
Anwendungstipps
- Spannen Sie den Fräser sicher in eine Welle oder in einen Geradschleifer und prüfen Sie die Spannvorrichtung.
- Stellen Sie die Drehzahl bis max. 35.000 min-1 ein und verwenden Sie geeignete Kühlung sowie Spanabfuhr.
- Führen Sie den Fräser kontrolliert durch Konturen und Formteile; vermeiden Sie Druckspitzen.
Aufbau
Der HF 100 F nutzt eine gestauchte Kegelaufnahme mit Kugelkopf, was eine stabile Führung und lange Standzeiten ermöglicht. Der Fräsertyp ist ein Hartmetallfräser, ideal für formgebende Bearbeitungen.
Weitere Produkteigenschaften
| Nutzungsart | Biegsame Welle Geradschleifer |
|---|---|
| Maximale Drehzahl | 35000 |
| Bauform | gestauchter Kegel m Kugelkopf |
| Verzahnung | grobe Einfachverzahnung |
| Schaftlänge in mm | 45 |
| Fertigungseinheit | Fräser |
