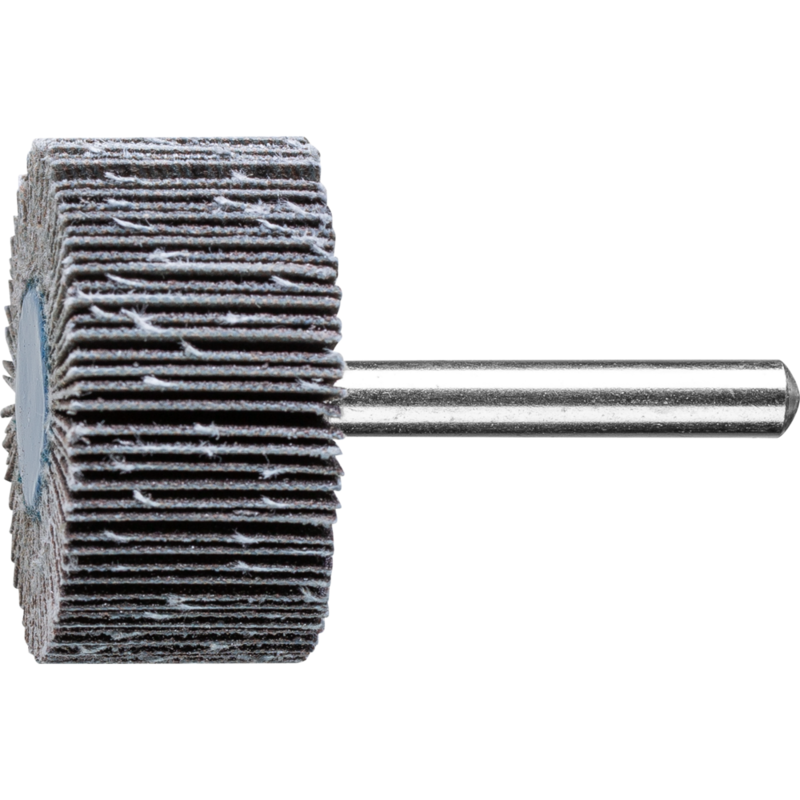

PFERD Fächerschleifwerkzeuge F 4020/6 SiC 150

Schleifwerkzeuge F 4020/6 SiC 150 – Pferd im Überblick

Die Lamellen des Fächerschleifers sind radial um die Achse angeordnet und sitzen auf einer flexiblen Unterlage. Das Schleifmittel Siliciumcarbid SiC ist in eine Kunstharzbindung auf einem Gewebeträger eingearbeitet, wodurch sich Konturen gut anpassen lassen.

Für universelle Schleifaufgaben an Bauteilen aus Aluminium, Bronze, Titan und faserverstärkten Kunststoffen ist dieser Typ geeignet. Besonders zu empfehlen bei Titanlegierungen; in der Flugzeugindustrie wird SiC häufig bevorzugt, wenn diese Körnung erlaubt ist.

Geeignet für Titanlegierungen und Flugzeugbauteile

Titanlegierungen

Dank der harten SiC-Körnung erzielt der Schleifer zuverlässige Abträge bei Titan, mit gut kontrollierbarer Oberflächengüte. Die lamellare Bauweise unterstützt komplexe Konturen.

Technische Daten des F 4020/6 SiC 150

• Breite: 20 mm
• Körnung: 150
• Schaftlänge: 40 mm
• Schaftdurchmesser: 6 mm
• Antriebsarten: Biegwellenantrieb, Geradschleifer
• empfohlene Drehzahl: 9.600 U/min
• Maximale Drehzahl: 19.100 U/min
• Schleifmittel: Siliciumcarbid SiC/C

Hohe Konturenflexibilität – Eigenschaften und Nutzen

Die flexible Lamellentechnologie passt sich Konturen an und ermöglicht gleichmäßigen Abtrag auf komplexen Flächen. Die Stirnseite lässt sich nahe Kanten einsetzen.

• Konturenanpassung: weniger Kratzer, bessere Oberflächenqualität.
• Konstanter Abtrag: neues Schleifmittel sorgt für nachhaltige Leistung.
• Kantennahe Bearbeitung: enges Arbeiten durch flache Kernkonstruktion.

Verarbeitung & Praxis

1. Reduzieren Sie Anpressdruck und nutzen Sie eine passende Umfangsgeschwindigkeit, um Verschleiß und Temperaturbelastung zu senken.
2. Verwenden Sie Schleiföl, um Standzeit und Abtragsleistung zu erhöhen.
3. Für mehr Abtrag verwenden Sie gröbere Körnung anstatt den Druck zu erhöhen.
4. Beachten Sie, dass höhere Schnittgeschwindigkeit eine leicht feinere Oberfläche liefert. Je weicher der Werkstoff, desto gröber die Endoberfläche.

Aufbau: SiC auf Gewebeträger

SiC-Körner sind in einer Kunstharzbindung auf einen flexiblen Gewebeträger aufgebracht, was eine gute Konturtreue und Standzeit ermöglicht.

Träger und Bindung

Gewebeträger mit Kunstharzbindung bietet Flexibilität und gute Festigkeit.

Besondere Merkmale

• Titanbearbeitung: effektiver Abtrag bei Titanlegierungen.
• Flugzeuginfrastruktur: geeignet bei SiC-zugelassener Anwendung.
