PFERD Biegwellenantriebe BW 6 Z DIN 10/DPF oH

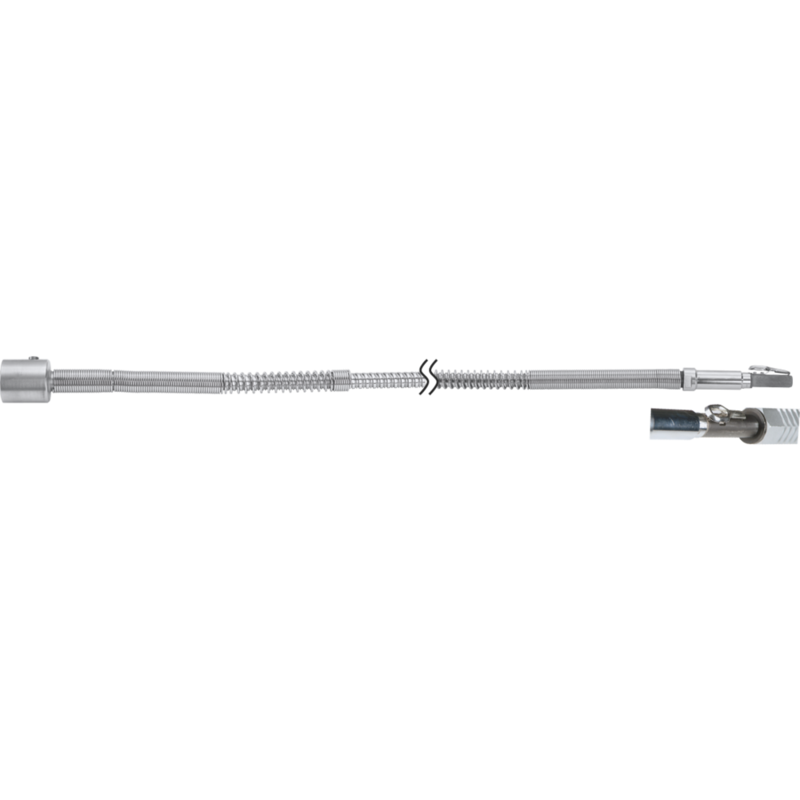

PFERD BW 6 Z DIN 10/DPF oH im Überblick

Die PFERD Biegwellen BW 6 Z DIN 10/DPF oH sind flexible Antriebe für den Betrieb von Schleif- und Konturwerkzeugen. Sie bestehen aus drei Bauteilen: der biegsamen Seele (SE), dem Schutzschlauch (SCH) und dem Handstück (HA). Die Seele verwendet vier bis zehn Drahtlagen nach DIN 2076 und ist speziell für hochtourigen Rechtslauf ausgelegt. Die Seelenkupplung ist fest aufgepresst; nach ca. 100 Betriebsstunden muss die Seele erneut geschmiert werden. Der Schutzschlauch aus ölbeständigem Gummi umhüllt Flachstahlspirale und Vollgummi. Die Anschlusskupplungen sind fest aufgepresst und mit Gummistulpen verstärkt. Die Handstücke sind leicht und decken einen großen Drehzahlbereich ab. Die BW 6 Z wird ohne Handstück geliefert (oH) und besitzt den Duplexfederanschluss (DPF). Die Artikelnummer lautet 86210010.

Einsatzbereiche der BW 6 Z Biegwellenantriebe

Für den Einsatz in Anwendungen mit Konturen, Bögen und hohem Drehzahlbedarf bietet die BW 6 Z eine breite Betriebsbandbreite. Die maximale Drehzahl liegt bei 9000–18000 RPM und die maximale Leistung bis zu 1460 W. Beachten Sie, dass der Drehzahl- und Leistungsbereich nicht unterschritten bzw. überschritten werden sollte. Bei reduziertem Leistungsbedarf < 660 W kann der Drehzahlbereich unterschritten werden. Der minimale Krümmungsradius beträgt 140 mm, Details dazu finden sich in der jeweiligen Anwendung.

Wechselbare Spannzangen ermöglichen die Aufnahme verschiedener Werkzeuge, der Gleitanschluss sorgt zudem für einen schnellen Handstückwechsel. Für Wartung und Lebensdauer empfiehlt sich der pflegeorientierte Austausch eines Neuteils statt Reparaturen an Seele oder Schutzschlauch.

Technische Daten BW 6 Z

• Drehzahlbereich: 9000 bis 18000 RPM
• Leistungsbereich bis: 1460 W
• Länge: 1250 mm
• Breite: 12 mm
• Antriebseitige Kupplung: 10 DIN
• Durchmesser antriebseitige Kupplung: 30 mm
• Handstueckseitige Kupplung: DPF
• Handstueckseitige Kupplung mm: 10
• Artikelnummer: 86210010

Aufbau und Funktionsweise

Aufbau: Die BW 6 Z besteht aus drei Bauteilen – Seele, Schutzschlauch und Handstück – mit fest aufgepressten Kupplungen. Die Seele ist flexibel aufgebaut, um hohe Geschwindigkeiten bei Rechtslauf sicher abzubilden. Austauschbare Spannzangen ermöglichen die Aufnahme verschiedener Werkzeuge, der Gleitanschluss reduziert Stillstandszeiten beim Wechsel des Handstücks.

Bieges Seele (SE)

Die biegsame Seele besteht aus vier bis zehn Drahtlagen nach DIN 2076 und ist speziell für hochtourigen Rechtslauf vorgesehen. Die Seelenkupplung ist fest aufgepresst; Schmierung erfolgt etwa alle 100 Betriebsstunden.

Schutzschlauch (SCH)

Ölfester Gummi schützt den Innenraum; innen liegt eine Flachstahlspirale, außen Vollgummi. Die Konstruktion erhöht die Lebensdauer der Wellen und minimiert Verschleiß.

Handstück (HA)

Die Handstücke sind leicht und handlich und decken einen großen Drehzahlbereich ab. Der Gleitanschluss ermöglicht einen schnellen Handstückwechsel.

Praxis: Anwendung und Wartung

1. Drehzahl- und Leistungsbereich beachten: nicht unter- oder überschreiten.
2. Wellen nicht über den angegebenen Krümmungsradius hinaus biegen (mind. 140 mm).
3. Bei reduziertem Leistungsbedarf < 660 W kann der Drehzahlbereich unterschritten werden.
4. Für Wartung empfiehlt PFERD das Pflegeset P-SET BW 4/6 mit dem Wellenfett FT 4.

Besondere Merkmale

DPF steht für Duplexfederanschluss, der schnelle Wechsel und belastungsstarke Kopplungen ermöglicht. Die Bauweise ist auf Dauerbetrieb ausgelegt, wobei Seele, Schutzschlauch und Kupplungen zuverlässig zusammenarbeiten, um eine konstante Schleifleistung zu gewährleisten.
